先导式溢流阀

图5-17所示为先导式溢流阀的结构示意图，在图中压力油从P口进入，通过阻尼孔3后作用在导阀4上，当进油口压力较低，导阀上的液压作用力不足以克服导阀右边的弹簧5的作用力时，导阀关闭，没有油液流过阻尼孔，所以主阀芯2两端压力相等，在较软的主阀弹簧1作用下主阀芯2处于最下端位置，溢流阀阀口P和T隔断，没有溢流。

当进油口压力升高到作用在导阀上的液压力大于导阀弹簧作用力时，导阀打开，压力油就可通过阻尼孔、经导阀流回油箱，由于阻尼孔的作用，使主阀芯上端的液压力p小于下端压力p1，当这个压力差作用在面

积为AB的主阀芯上的力等于或超过主阀弹簧力Fg，轴向稳态液动力F0、摩擦力F和主阀芯自重G时，主阀芯开启，油液从P口流入，经主阀阀口由T流回油箱，实现溢流，即有：

Ap=P1-P22F3 Fb5 G F/AB

(5-3)

图5-17先导式溢流阀

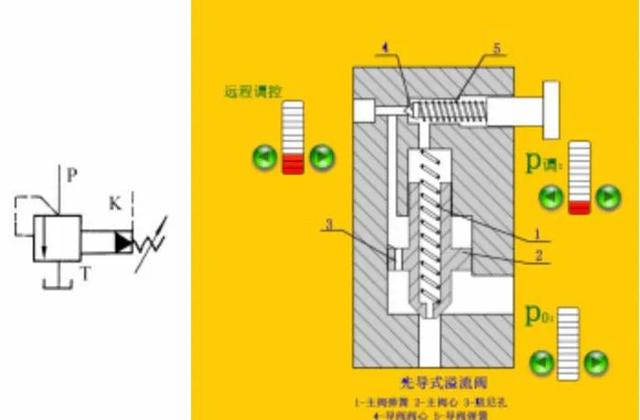

-主阀弹簧2-主阀芯3-阻尼孔4-导阀芯5―导阀弹簧

由(5-3）可知，由于油液通过阻尼孔而产的p,与p2之间的压差值不太大，所以主芯只需一个小刚度的软弹簧即可；而作在导阀4上的液压力p2与其导阀阀芯面积乘积即为导阀弹簧5的调压弹簧力，由于阀阀芯一般为锥阀，受压面积较小，所用一个刚度不太大的弹簧即可调整较高开启压力P2，用螺钉调节导阀弹簧的预紧力，就可调节溢流阀的溢流压力。

导式溢流阀有一个远程控制口K，如果K口用油管接到另一个远程调压阀（远程压阀的结构和溢流阀的先导控制部分一），调节远程调压阀的弹簧力，即可调节流阀主阀芯上端的液压力，从而对溢流的溢流压力实现远程调压。但是，远程压阀所能调节的最高压力不得超过溢流本身导阀的调整压力。

当远程控制口K过二位二通阀接通油箱时，主阀芯上端压力接近于零，主阀芯上移到最高位阀口开得很大。由于主阀弹簧较软，时溢流阀P囗处压力很低，系统的油液压一下通过溢流阀流问油錎实现卸荷。

溢流阀的性能

包括溢流静态性能和动态性能，在此作一简单的介绍。

一、静态功能

(1)，调节范围

是指调压簧在规定的范围内调节时，系统压力能稳地上升或下降，且压力无突跳及迟滞象时的最大和最小调定压力。溢流阀的大允许流量为其额定流量，在额定流量工作时，溢流阀应无噪声、溢流阀的最稳定流量取决于它的压力平般规定为额定流量的15%。

(2)，启闭特性

是指溢流阀在稳态况下从开启到闭合的过程中，被控压力通过溢流阀的溢流量之间的关系。

它是量溢流阀定压精度的一个重要指标，一用溢流阀处于额定流量、调定压力p开始溢流的开启压力p及停止溢流的合压力pe分别与p,的百分比来衡量，前称为开启比p，后者称为闭合比ps即：= Pt ×100%

(5-4)

P=Pk×100%

(5-5)

P, = Ph × 100%

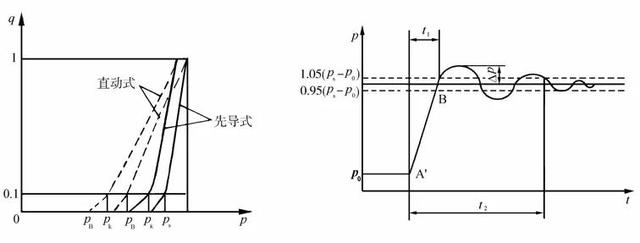

公式中：p可以是溢流阀调压范围内的任何个值，显然上述两个百分比越大，则两越接近，溢流阀的启闭特性就越好，一应使万90%，万85%，直动式和先导溢流阀的启闭特性曲线如图5-18所示。

(3)，卸荷压力

当溢流阀的远程控制口K与箱相连时，额定流量下的压力损失称为荷压力。

5-18溢流阀的启闭特性曲线

图5-19是流量阶跃变化时溢流阀的进口压力响应性曲线。

二、动态功能

当溢流阀在溢流量发生由零

额定流量的阶跃变化时，它的进口压，也就是它所控制的系统压力，将如图19所示的那样迅速升高并超过额定压力调定值，然后逐步衰减到最终稳定压1，从而完成其动态过渡过程。

义最高瞬时压力峰值与额定压力调定值的差值为压力超调量Ap，则压力超调率p为：

△P=△P×100%

是衡量溢流阀动态定压误差的一个性能标。一个性能良好的溢流阀，其△P<10%～30%。图5-19中所示t1称之为响应间；t2称之为过渡过程时间。显然，t1越，溢流阀的响应越快；t2越小，溢流阀动态过渡和过程时间越短。
