​混凝土不凝固怎么补救，混凝土长时间不凝固会怎么样？

混凝土不凝固怎么补救，混凝土长时间不凝固会怎么样？

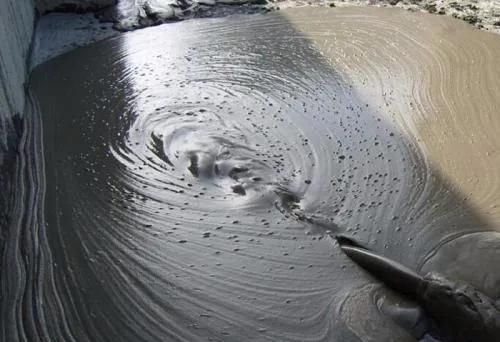

混凝土长时间不凝固会怎么样

预拌混凝土长时间不凝固呈黑色一般情况是混凝土外加剂里面的缓凝成份多了，二是粉煤灰掺多了(超量）粉煤灰材料本身有缓凝作用，三是混凝土忘记放水泥了，成了粉煤灰合砂石料搅拌。以上三种情况就容易造成预拌混凝土缓凝发黑。应查明原因，针对不同情况处理。

商品混凝土不凝固是什么原因

如果你用的是商品混凝土的话，应该是由于温度降低，而外加剂中的缓凝剂还偏多，会造成这样的现在。或者混凝土生产过程中外加剂发生泄漏进入混凝土导致混凝土凝结时间偏长。我这里也出现过，不过在冬天的话凝结时间偏长不是一件好事，对后期强度的发展会有影响。

混凝土浇筑时间超过十个小时还没凝固，是什么原因

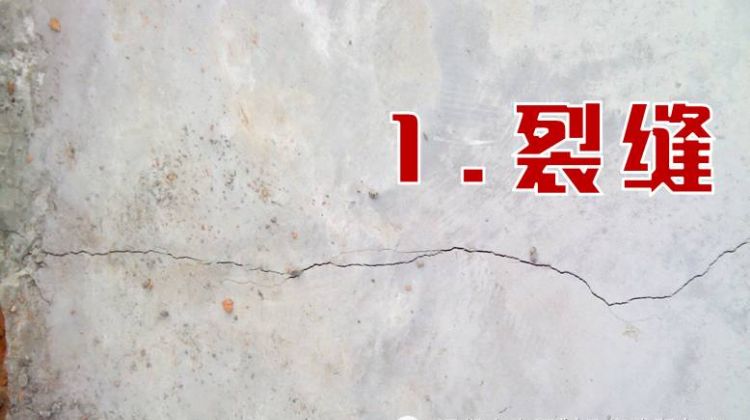

有几种原因会产生大量裂缝：

1、混凝土在浇筑前等的时间过长，开始初凝，为了方便浇筑，会往泵车里注水，这种混凝土浇筑后会大量开裂

2、浇筑后没有及时收光，或者养护不到位，容易出现不规则的龟裂

3、没有达到足够强度就拆模

4、构造的钢筋摆放不到位，或者干脆受力的主筋都不到位，导致承载力不够 如果裂缝不是很多，那做地坪的时候覆盖掉就行了。大量的裂缝就凿掉混凝土，少钢筋的就植筋，混凝土不过关的就重新浇筑

混凝土凝固了怎么溶解

没有东西可以短期时间快速溶解已凝固水泥。如果必须要溶解已凝固版水泥权可以使用水泥溶解剂，但时间很长。水泥溶解剂是一种新型的浸泡型溶解工业、管道水泥的疏通产品，主要通过长时间反复利用产品稀释溶液浸泡需疏通处以达到溶解水泥的效果。

水泥是粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中硬化，并能把砂、石等材料牢固地胶结在一起。

早期石灰与火山灰的混合物与现代的石灰火山灰水泥很相似，用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。长期以来，它作为一种重要的胶凝材料，

混凝土脱模时凝固不好该怎么解决

刚玉浇注料在脱模时，需要注意的有以下几点：

一、刚玉浇注料坯体硬化时间不能低于8小时，另根据天气情况作出适当的调整，脱模之后的刚玉浇注料应放在温度使用的地方自然养护，一办养护时间是48小时，而较大型的刚玉浇注料需要根据实际情况来决定浇注料养护时间。

二、脱模的时候应先使用皮锤将模具与坯体敲打分离，再松开模具将坯体取出，脱模之后如有发现需要修补的地方，应及时使用相同材料进行修补。

三、脱模之后一旦发现坯体有扭曲、变形的现象，必须要及时修正模具，避免影响其使用效果。

冬季混凝土浇筑完难凝固，怎么加速凝固

当室外日平均气温连续5天稳定低于5℃时即进入冬季施工。

冬季天气寒冷，如养护不当，混凝土极易受冻，可能出现裂缝、疏松、凝结时间过长等质量问题。因此，在冬期施工应特别注意混凝土的养护。具体浇筑和养护措施如下：

1、尽量加快砼浇筑速度，减少热量散失，做到砼拌合物入模温度≥5℃。分层浇筑厚大的整体式结构砼时，已浇筑层的砼温度在未被上一层砼覆盖前不应低于2℃。

2、砼浇筑完毕找平抹面后，应立即用塑料薄膜及保温材料（如毛毯、草毡）覆盖，应加强裸露砼表面的保温覆盖，对边、棱角部位的保温厚度应增大到面部位的2-3倍。在初凝至终凝间要搓抹1-2遍。当日平均气温低于5℃时，不得浇水养护。

3、采用蓄热法养护时，应做到随浇筑、随振捣、随覆盖，减少热量失散；保温、保湿材料必须紧密覆盖模板或砼表面，迎风面宜设置挡风设施，形成不透风的围护层；对细薄结构的棱角部分，应加强保温；结构上的孔洞应暂时封堵。

4、对于不易加热保温且对强度增长无特殊要求的工程可采用负温养护法。但负温养护法施工的砼，浇筑后起始养护温度不应低于5℃，并应以浇筑5天内予计日最低气温选用防冻剂，并重视覆盖保护。

5、模板和保温层在砼达到要求强度并冷却到5℃后方可拆除，拆模时砼温度与环境温度差大于20℃时，拆模后的砼表面应及时覆盖，使其缓慢冷却。尽量避免在寒流袭击、气温骤降时拆模。

6、冬期施工应密切注意天气预报，防止遭受寒流、风雪和霜冻袭击；砼浇筑请施工单位安排在寒流前后气温较高的时间进行；小体积砼的浇筑部位宜安排白天气温较高时浇筑。

7、基底保护层土方开挖后，应立即采取保温措施，并尽早浇筑砼；在老砼或岩基上浇筑砼，如有冰冻现象，必须加热处理，经检验合格后方可浇筑；浇筑前必须清除模板、钢筋、予埋件上的冰雪、圬垢；同时要做好浇筑及养护阶段的保温设施和材料的准备工作，才能进行浇筑。
