导线载流量对照表是一个用于指导电气工程人员选择合适电线电缆的参考表格。它列出了不同规格电线电缆的截面积和所能承载的最大电流。在电气设计和安装过程中，选择合适的导线载流量对照表可以确保电线电缆不会过载或过热，从而保证电气系统的安全和可靠性。

1、导线负荷电流和导线载流量都是什么意思？

载流量就是单位面积通过的电流 A/平方毫米负荷电流就是通过导线的电流载流量=负荷电流/导线面积就是说，检测电流大小，计算出目前每平方通过的电流，还有就是温度。

假设温度不高，可以通过更大的电流，直到导线发热，温度上升到某个允许使用的最大温度。

2、铜线线径与电流对照表口诀？

优质回答1：

电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半

我国的家用电压一般是220v

1.5平方毫米的线电流＝10a（安）；承载功率＝电流10a＊220v＝2200瓦

2.5平方毫米的线电流＝16a（安）最小值；承载功率＝电流16a＊220v＝3520瓦

4平方毫米的线电流＝25a（安）；承载功率＝电流25a＊220v＝5500瓦

6平方毫米的线电流＝32a（安）；承载功率＝电流32a＊220v＝7064

1．口诀铝芯绝缘线载流量与截面的倍数关系

10下五100上二，

25、35，四、三界，

70、95，两倍半，

穿管、温度，八、九折。

裸线加一半，

铜线升级算。

2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……

（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的 *** 数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：

1~1016、2535、5070、95120以上

｝｝｝｝｝

五倍四倍三倍二倍半二倍

现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：

当截面为6平方毫米时，算得载流量为30安；

当截面为150平方毫米时，算得载流量为300安；

当截面为70平方毫米时，算得载流量为175安。

9月7日20:10

从以上的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。

（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流量并不很大。因此，只对某些高温车间或较热地区超过25℃较多时，才考虑打折扣。

例如对铝芯绝缘线在不同条件下载流量的计算：

当截面为10平方毫米时，则载流量为10×5×0.8=40安；若为高温，则载流量为10×5×0.9=45安；若是穿管又是高温，则载流量为10×5×0.7=35安。

（3）对于裸铝线的载流量，口诀指出“裸线加一半”，即计算后再加一半。这是

指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。

例如对裸铝线载流量的计算：

当截面为16平方毫米时，则载流量为16×4×1.5=96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安6平方毫米的线电流＝32a（安）；承载功率＝电流32a＊220v＝7064

10平方毫米以下的铜线每平方毫米5a

11-99平方毫米的铜线每平方毫米4a

100平方毫米以上的铜线每平方毫米3a

铝线则在上面的数值后除以2，即一半

优质回答2：

1、对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

2、对于16、25mm2的导线可将其截面积数乘以4倍。

3、对于35、50mm2的导线可将其截面积数乘以3倍。

4、对于70、95mm2 的导线可将其截面积数乘以2.5倍。

5、对于120、150、185mm2的导线可将其截面积数乘以2倍 。

6、功率P=电压U×电流I＝220伏×18安＝3960瓦。

3、三相电缆每相负载是多少？

优质回答1：

70平方电览线可以带134千瓦，70平方电缆（铜线）的载流量为241A。

根据功率公式有：P=1.732UIcosφ=1.732x0.38x241x0.85=134kw（按三相市电计算，功率因数取0.85）。导线载流量是按照导线材料和导线截面积（单位平方毫米，简称平方）、导线敷设条件三个因素决定的。

一般来说，单根导线比多根并行导线可取较高的载流量；明线敷设导线比穿管敷设的导线可取较高的载流量；铜质导线可以比铝制导线取较高的载流量。

优质回答2：

这个问题要根据三相电路中使用的三相电缆的截面规格来确定。一般铜线电缆每平方毫米截面规格能够承受的最大工作电流为6安培，1个平方毫米的铜线电缆，在三相四线制电路中，能够带动的最大工作负荷为3.96千瓦，10个平方毫米的铜线电缆在三相四线制电路中能够带动的最大工作负荷为39.6千瓦，100个平方毫米的铜线电缆在三相四线制电路中能够带动的最大工作负荷为396千瓦，以此类推。

优质回答3：

每相允许电流20a的话，一相承受的负载是20*220=4400w，那三相总的承受负载是3*20*220=13.2kw。但是我有个做电表的朋友说，现在的电表都要乘个安全系数，比如一般标了100a的电表，实际只允许通过70—80a左右。所以能承受的最大负载应该稍比13.2kw小点吧。

优质回答4：

105安。

例如：25平方毫米的铜芯线，在空气中的长期允许载流量为105A，当你的主设备运行时，运行电流就只能小于或等于105A，绝不能大于105A。

电线重量:1.5平方约重2.2公斤,2.5约重3.3公斤,4平方约重4.8公斤,6平方约重6.8公斤。

4、95裸导线载流量？

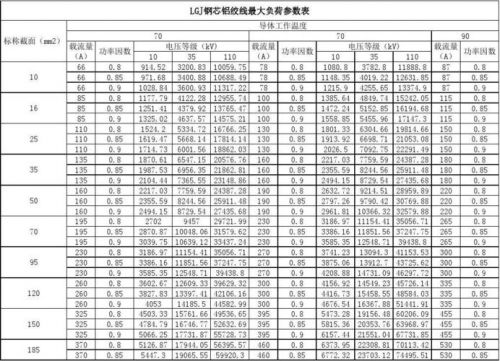

LGJ-95是截面为95 平方毫米 的 钢芯铝绞线 。其正常温度下（气温25℃、导线度70℃)载流量为335A，在35KV的供电线路中，其最大的负荷功率为：S=1.732*335A*35000V=20.31MVA。 当然,这是计算得出的,实际使用当中,它能带的负荷肯定比这要小得多,因为需要考虑的因数很多,比如:线路输送距离, 电压降 ,等等……………….
