​什么是逆流？什么是防逆流？如何实现防逆流保护？

什么是逆流？什么是防逆流？如何实现防逆流保护？

什么是逆流？

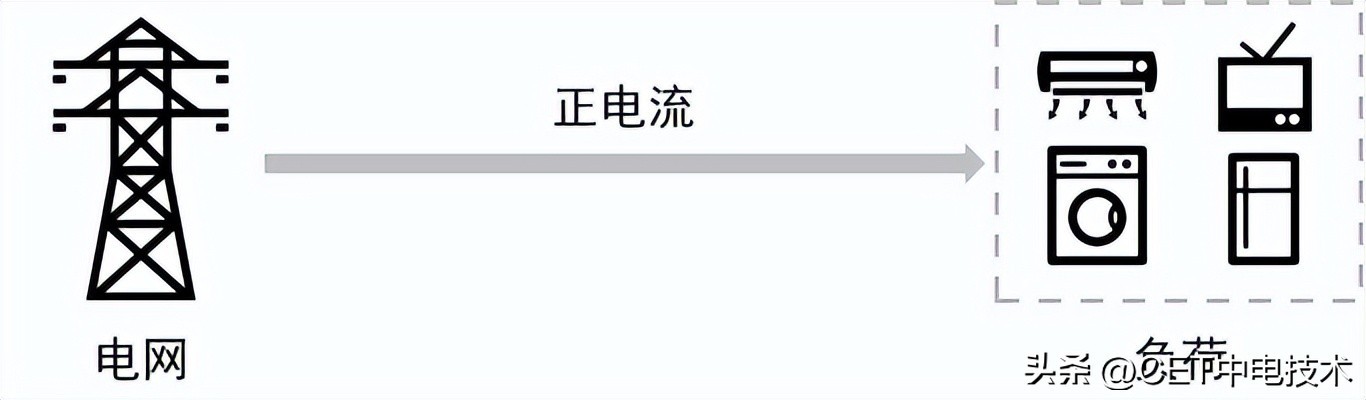

首先要理解在电网系统中，能量的常规流动方向是电网-负载。

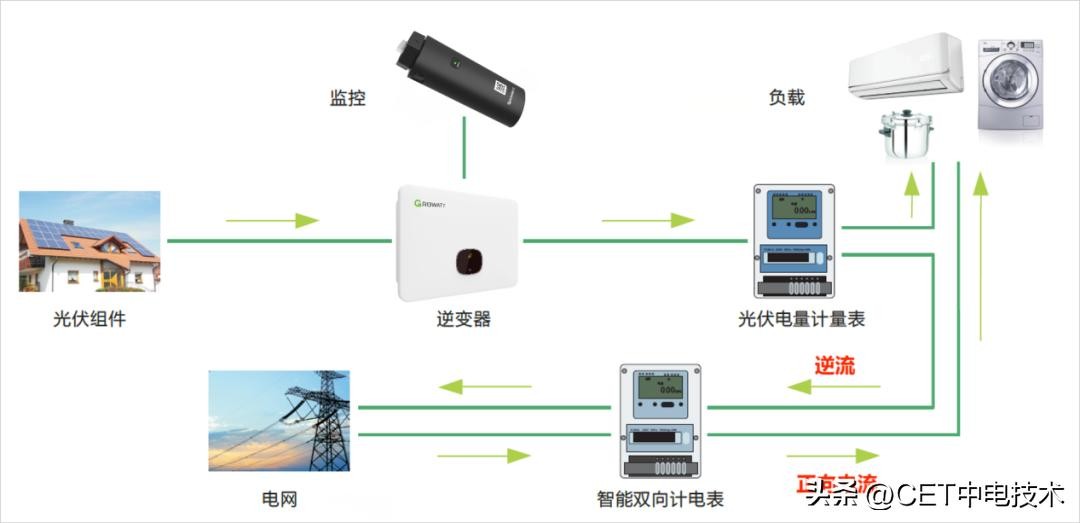

但在光伏系统中，当光伏系统功率大于本地负荷的功率时，消纳不完的电力要送入电网，由于这种能量的流动方向是光伏组件-逆变器-负载-电网，与电网系统的电流方向不一样，被叫做“逆流“。

什么是防逆流？

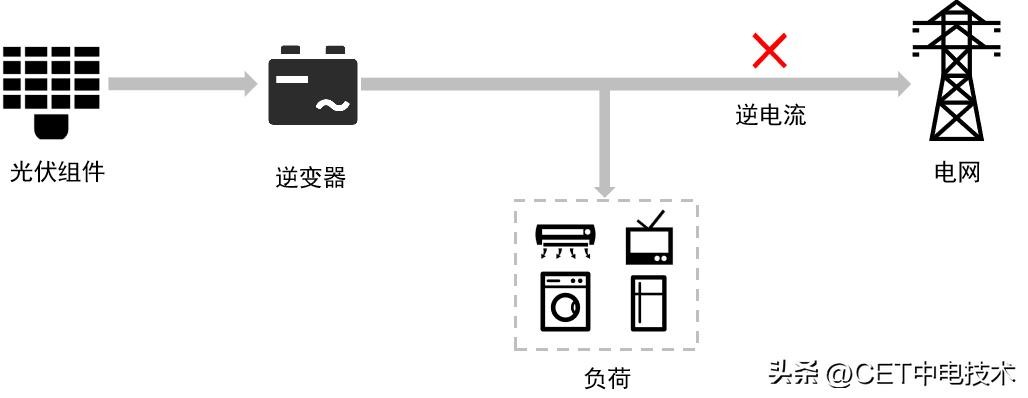

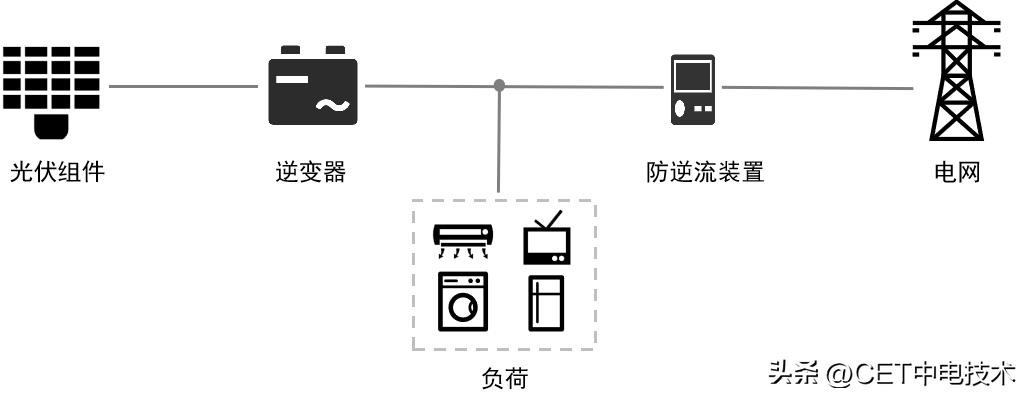

防逆流保护装置是一种电力保护技术，主要用于防止电力系统中逆流的发生以保护设备和系统的安全，通常在交流侧安装一个防逆流装置监测电流流向，来控制光伏逆变器的直流端发电。

当检测到有电流流向电网时，防逆流装置将检测到的电网接入点数据反馈给逆变器，逆变器迅速做出响应，动态调节逆变器输出功率，从而实现零功率上网。

为什么需要防逆流保护？

主要有几方面的原因，主要是由于光伏逆变器在将光伏组件产生的直流电变换成交流电时，会夹杂有直流分量和谐波，三相电流不平衡，输出功率不确定性等，目前基本没有采取有效的治理手段。逆流将产生的电送往公用电网，就会对电网产生谐波污染，易造成电网电压波动，闪变等，如果有许多这样的发电源向电网输电时，会导致电网电能质量严重下降。

图片来源于网络（侵删）

其次，则是由于一些电线过于老旧，也会造成一些电气故障。

此外，还有地区因为部分光伏项目安装后未及时获得售电许可，安装防逆流可以用上新能源；以及某些地方政策的原因，不允许并网接入，一旦查到有逆功率上网，会罚款。这些特别情况也使得新场合需要在并网光伏系统安装防逆流保护装置。

如何实现防逆流保护？

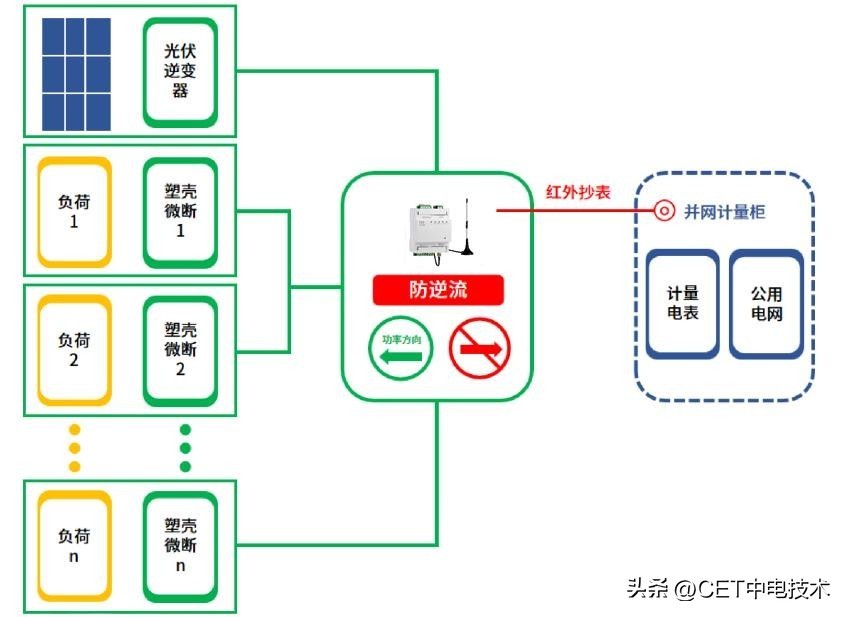

CET中电技术推出防逆流保护解决方案，其原理是通过在并网点安装PMC-4230防逆流装置，该装置集网关和电表功能二合一，通过检测功率方向，自带逻辑编程功能，编写防逆流逻辑策略，可选择控制逆变器出力约束或断路器分合控制负荷投切实现防逆流功能。

此外，PMC-4230具备远程红外抄表的功能，可采集并网柜计量电表的数据，双向检测，可上传相关计量数据到光伏投资方的云平台，用于光伏收益结算。
