电池串联和并联的区别

如何正确地把电池串联和并联起来使用，这听起来好象很简单，但是，遵循一些简单的规则，就可以避免不必要的问题。锂电马工为你分享！

在电池组中是把多个电池串联起来，得到所需要的工作电压。如果所需要的是更高的容量和更大的电流，那就应该把电池并联起来。另外还有一些电池组，把串联和并联这两种方法结合起来。一个膝上型电脑的电池有可能是把四节3.6V锂离子电池串联起来，总电压达到14.4V；然后，再把两组串联在一起的电池并联起来，这样，电池组的总电量就可以从2000毫安时提高到4000毫安时。这种接法称作“四串两并”，它的意思是：把两组由四节电池串联在一起的电池组并联起来。

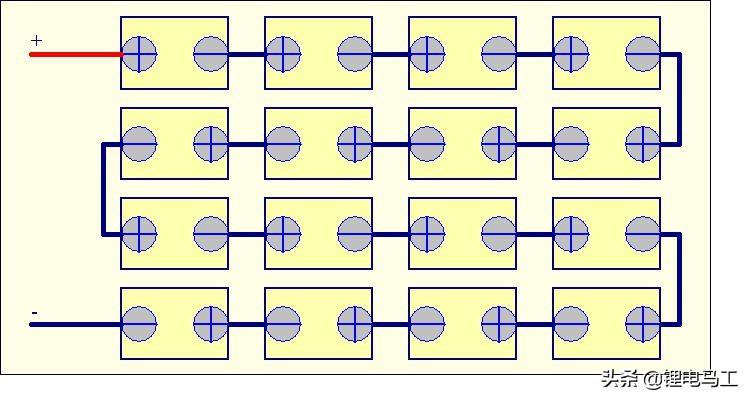

串联

需要高电量的便携设备，一般是由两节或更多节电池串联起来的电池组供电。如果使用高电压的电池，导体和开关的尺寸可以做得很小。中等价位的工业电动工具一般使用电压为12V至19.2V的电池供电；而高级电动工具使用电压为24V至36V的电池，以获得更大的电力。汽车工业最终把启动器的点火电池电压从12V（实际上是14V）提高到36V，甚至是42V。这些电池组是由18节串联起来铅酸性电池组成。在早期的混合型汽车中，用来供电的电池组，电压为148V。比较新的车型所使用的电池组，电压高达450V至500V，大部分是镍基化学电池。一个电压为480V的镍金属氢电池组是由400节镍金属氢电池串联而成。有一些混合型汽车也用铅酸性电池做过试验。

42 V的汽车用电池价格昂贵，而且，比起12V电池，它在开关上会产生更多的电弧。使用高电压电池组所带来的另一个问题，就是有可能遇到电池组里的某一节电池失效的情况。这就像一个链条，串联在一起的电池越多，出现这种情况的几率就越高。只要一节电池有问题，它的电压就会降低。到最后，一节“断开”的电池可能会中断电流的输送。而要更换“坏”电池也绝非易事，因为新老电池是互不匹配的。一般说来，新电池的容量要比老电池的高得多。

我们来看一个电池组的实例，第三节电池仅产生0.6V的电压，而不是正常的1.2V（图1）。随着工作电压的下降，它比正常电池组更快地达到放电结束的临界点，同时，它的使用时间也急剧缩短。一旦设备因电压过低而切断电源，其余三节仍然完好的电池就不能把所存储的电量送出来了。这时，第三节电池还呈现很大的内阻，如果此时还带有负载，那么，将会导致整个电池链的输出电压将大幅度下降。在一组串行电池中，一节性能差的电池，就像是一个堵住水管的塞子，会产生巨大的阻力，阻止电流流过去。第三节电池也会短路，这将使终端的电压降低至3.6V，或者，使电池组链路断开并切断电流。一个电池组的性能是取决于电池组里最差的那块电池的性能。

并联

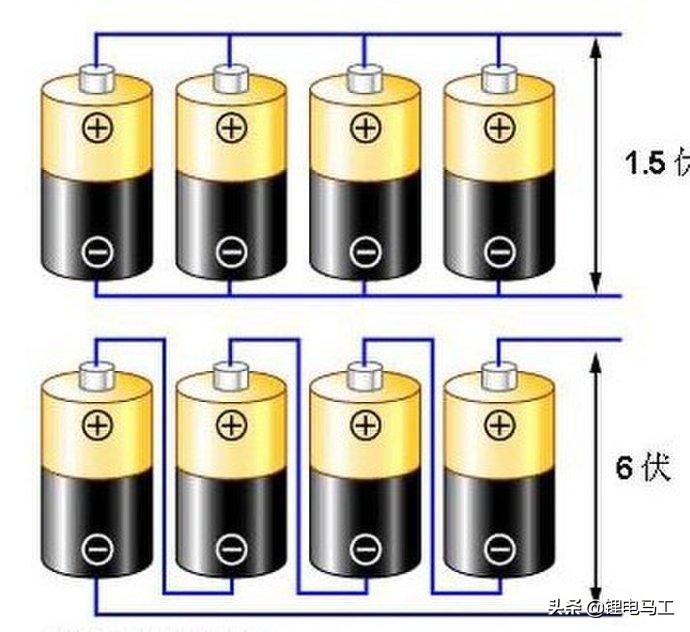

为了得到更多的电量，可以把两个或者更多个电池并联起来。除了把电池并联起来，另一个办法是使用尺寸更大的电池。由于受到可以选用的电池的限制，这个办法并不适用于所有情况。此外，大尺寸的电池也不适合做成专用电池所需要的外形规格。大部分的化学电池都可以并联使用，而锂离子电池最适合并联使用。由四节电池并联而成的电池组，电压保持为1.2V，而电流和运行时间则增大到四倍。

电池组的实例与电池串联相比，在电池并联电路中，高阻抗或“开路”电池的影响较小，但是，并联电池组会减少负载能力，并缩短运行时间。这就好比一个发动机只启动了三个汽缸。电路短路所造成的破坏会更大，这是因为，在短路时，出现故障的电池会迅速地耗尽其他电池里的电量，并引起火灾（图2）。

串并联

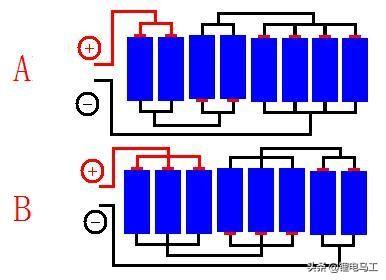

使用串并联这种连接方法时，在设计上很灵活，可以用标准的电池尺寸达到所需要的额定电压和电流（图3）。应当注意：总功率不会因为电池的不同连接方法而改变。功率等于电压乘电流。

对锂离子电池而言，串并联的连接方法很常见。最常用的一种电池组是18650（直径为18mm，长度为650mm）。它带有保护电路，能够监视串联在一起的每一节电池，因此，它的最大实际电压为14.4 V。这个保护电路也可以用于监视并联在一起的每一节电池的状态。

串并联是电池的组装常规状态，需要分清电池状态和串并联的特点，尤其是不要放错正负极！串联后电压增加，容量不变，并联后电压不变，容量增加！
